Ultraschall-Durchflussmesser Durchflussmesser zur Messung laminarer bis turbulenter Strömungen

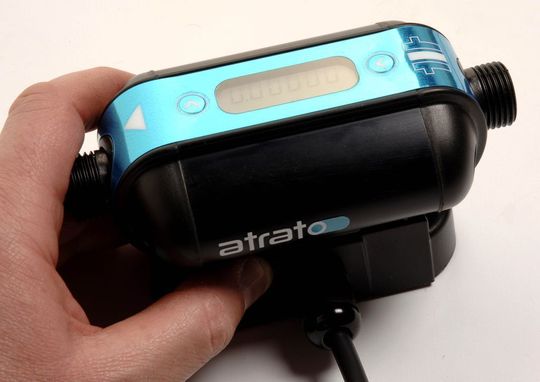

Victrex Peek Polymer wurde von Titan Enterprises für den Einsatz in seinem hochpräzisen Atrato Ultraschall-Durchflussmesser ausgewählt, der auf dem Gebiet der Durchflussmessung bei kleinen Leitungsquerschnitten neue Maßstäbe setzen soll. Der Durchflussmesser Atrato beruht auf der patentierten Technologie von Titan, mit der das Gerät zur Messung von laminaren bis turbulenten Strömungen eingesetzt werden kann.

Anbieter zum Thema

VEGA Grieshaber KG

E+E Elektronik GmbH

Micro Sensor GmbH

Victrex Europa GmbH

Für das Gerät wird eine Laufzeitmessungsmethode verwendet, bei der ein Signal in Strömungsrichtung durch die Rohrleitung und eines entgegen der Strömungsrichtung zurück geschickt wird; die Differenz zwischen diesen Signalen ergibt die Durchflussgeschwindigkeit. Bisher galt diese Methode als kostspielig und nicht immer präzise. Aufgrund der absolut symmetrischen und konzentrischen Signale des Atrato-Durchflussmessers soll die gewünschte Genauigkeit bei der Zeitmessung erreicht werden.

Für die Entwicklung des Atrato benötigte Titan ein Hochleistungspolymer für die Gewindeanschlüsse, mit denen der Durchflussmesser mit den Rohrleitungen verbunden wird. Mit herkömmlichen Metallgewinden war dies nicht zu realisieren. Das Polymer musste außerdem chemisch beständig sein und hohen Betriebstemperaturen von bis zu 130 °C standhalten. Für den Einsatz in Getränkeanlagen sollte das Material den Anforderungen der Food and Drug Administration (FDA) entsprechen. Des Weiteren war eine geringe Feuchtigkeitsaufnahme Voraussetzung für Anwendungen im medizinischen und pharmazeutischen Bereich.

Seine besonders glatte Ausführung der inneren Rohroberfläche ermöglicht es, das Gerät auch in hygienischen Anwendungen einzusetzen. Die glatte Oberfläche der Innenwände der Bauteile auf Basis Victrex Peek Polymer ermöglicht ein besonders gutes Strömungsverhalten. Darüber hinaus verbessert die hohe Beständigkeit des Polymers gegen Reinigungs- und Lösungsmittel den Reinigungsprozess. Die für den Atrato entwickelte Technologie ist so flexibel, dass sie die Grundlage für eine Familie von Durchflussmessern bilden kann, die für einen weiten Bereich von Strömungsverhältnissen und Anwendungen geeignet sind.
