DC-Notstromversorgung 24V-Applikationen vor Systemausfall schützen

Anbieter zum Thema

Bicker Elektronik GmbH

HARTER GmbH

Schneider Electric GmbH

JESSBERGER GmbH

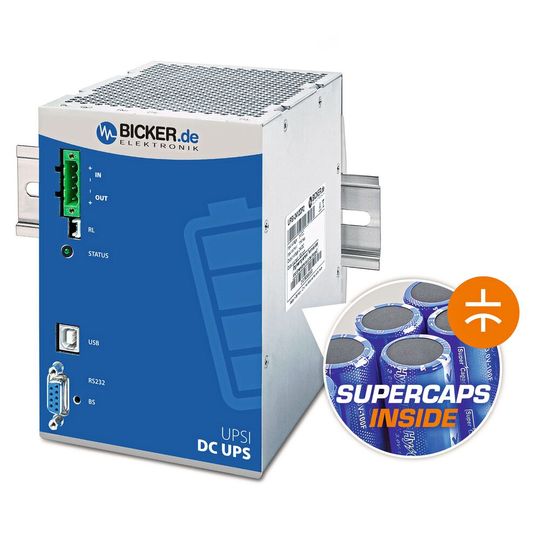

Die neue DC-USV UPSI-2412DP2 von Bicker Elektronik schützt sicherheitsrelevante 24VDC-Applikationen vor Systemausfall und Datenverlust. Für die Pufferung der DC-Versorgungsspannung kommen schnell ladende und wartungsfreie Supercaps (Superkondensatoren / EDLC) zum Einsatz.

Aufgrund der hohen Zyklenfestigkeit überzeugen Supercaps als Energiespeicher mit einer besonders langen Lebensdauer und Wartungsfreiheit. Für die versorgte Applikation bedeutet dies eine Erhöhung der langjährigen Verfügbarkeit bei gleichzeitiger Minimierung des Wartungsaufwandes. Die kompakte All-In-One-Lösung im robusten DIN-Rail-Gehäuse ist laut Firmenangaben ideal geeignet für den langjährigen Einsatz in Schaltschrankanwendungen und dezentralen Lösungen zur Absicherung von Embedded-IPCs, Steuerungen, Motoren, Sensorik, Mess-, Regel- und Sicherheitstechnik, u.v.m.

Im Gegensatz zu Batterien, die Energie über den Umweg einer chemischen Reaktion speichern, basieren Supercaps auf elektrophysikalischen Prinzipien und sind innerhalb kürzester Zeit geladen und einsatzbereit. Unter vergleichbaren Einsatzbedingungen weisen Superkondensatoren eine bis zu 10x längere Lebensdauer als klassische Blei-Säure-Batterien auf. Das DC-USV-Modul UPSI-2412DP2 mit integriertem Supercap-Energiespeicher (13,5 kJ) erlaubt den lüfterlosen 24/7-Dauerbetrieb im erweiterten Betriebstemperaturbereich von -20 bis +70 °C. Wie es in einer Pressemitteilung heißt, gewährleiste die UPSI-2412DP2 höchste Zuverlässigkeit und Sicherheit für anspruchsvolle Applikation u.a. in den Bereichen Industrie 4.0, Automation, Robotik, Medizin- und Labortechnik, erneuerbare Energien, Prozesstechnik, Infrastruktur, Surveillance, Safety, Vision und Inspektion.

Die implementierte Power-Sharing-Funktion der UPSI-2412DP2 sorgt eingangsseitig dafür, dass die Eingangsleistung konstant gehalten und entsprechend angepasst auf Last und Supercap-Lader (max. 4,5A Ladestrom) verteilt wird. Bei geringer Last am Ausgang fließt mehr Energie in den Lader und umgekehrt. Somit kann eine vorgeschaltete AC/DC-Stromversorgung optimal dimensioniert werden.

Die UPSI-2412DP2 leitet im Normalbetrieb die Eingangsspannung direkt an den Ausgang weiter, lädt parallel den integrierten Supercap-Energiespeicher und überwacht alle relevanten Parameter, Ströme und Spannungen. Bei Spannungseinbrüchen oder Stromausfall trennt ein MOSFET innerhalb weniger Mikrosekunden den Eingang ab und die angeschlossene Last wird unterbrechungsfrei aus dem Energiespeicher heraus versorgt. Im Backup-Betrieb stellt die UPSI-2412DP2 eine konstant geregelte DC-Ausgangsspannung zur Verfügung.

Die UPSI-2412DP2 verfügt über eine integrierte USB-Schnittstelle zur Anbindung an ein IPC-System und wird vom Betriebssystem direkt als USV erkannt – ohne zusätzliche Treiber- oder Softwareinstallation.

Zur Einstellung und Parametrisierung des DC-USV-Systems sowie dem Echtzeit-Monitoring steht die kostenlose Software UPS Gen2 Configuration zum Download bereit. Die USV- und Energiespeicherzustandsanzeigen umfassen alle relevanten Spannungen, Ströme sowie Temperatur, Ladezustand (SOC), Laufzeiten und Zyklen. Zu den voreinstellbaren Parametern zählen u.a. Load-Sensor (mA), Shutdown-Verzögerung, maximale Backup-Zeit, Mindestladekapazität vor Systemstart, Timer-Funktion und Restart-Delay. Mit den eingestellten Werten ist anschließend der autarke Betrieb möglich.

Mit dem neuen Parameter „Shut Down OS in“ kann zusätzlich die Zeit bis zum Herunterfahren und Ausschalten des Computersystems bei Stromausfall eingestellt werden. Somit lässt sich neben den eigenen Betriebssystemeinstellungen über den Ladezustand des Energiespeichers („Shut Down OS at SOC“) nun auch eine konkrete Zeitvorgabe für das kontrollierte Abschalten im USV-Back-up-Betrieb definieren.
