Voll gespannt – pneumatische Schnellspanner erlauben automatische Prozesse

| Redakteur: Kristin Breunig

Pneumatische Schnellspanner haben viele Anwendungsmöglichkeiten. Sie fixieren Werkstücke, positionieren Vorrichtungen oder halten Formen zusammen. Ganter bietet flexible Lösungen, für das Spannen.

Firmen zum Thema

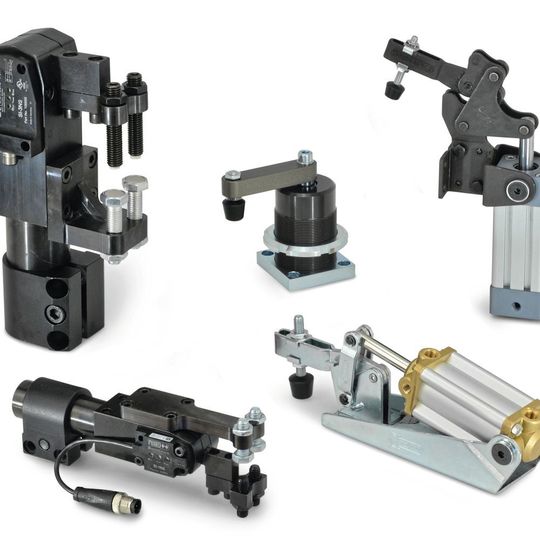

Mit seinen flexiblen Lösungen an pneumatischen Schnellspannern will Ganter u.a. das Handling erleichtern.
Mit seinen flexiblen Lösungen an pneumatischen Schnellspannern will Ganter u.a. das Handling erleichtern.
(Bild: Otto Ganter)

Kniehebel-Spanner der Reihen GN 860 und GN 862 weisen die Eigenart auf, nach dem Durchfahren eines Totpunktes beim Schließen die Haltekraft selbst bei Druckverlust am Zylinder zu erhalten. Sicherheit bietet die verschleißarm ausgelegte Konstruktion sowie die Option, über Magnetsensoren die Position des Spannelementes abzurufen. Die Spannkraft selbst wird mittels Spannarm oder Schubstange zur Spannstelle hin übertragen. Ein hybrider Kniehebel-Spanner verbindet per Handhebel manuelles Schließen mit pneumatischem Öffnen – wichtig etwa bei Spannarbeiten, bei denen einzeln gespannt aber zeitgleich, schnell und automatisiert entspannt werden muss.

Kompakte Kraftspanner

Auch die kompakten Kraftspanner der Reihen ab GN 864 sind in der Spannstellung auf drucklose Selbsthaltung ausgelegt. Die Kinematik sorgt dafür, dass die Zustellung schnell, die eigentliche Spannbewegung hingegen langsam abläuft, so wird eine pneumatische Endlagendämpfung überflüssig. Die lieferbaren Bauarten unterscheiden sich durch unterschiedliche Spannbewegungen und sind jeweils in vier Baugrößen mit Haltekräften von bis zu 13 300 Newton verfügbar. Die Spanner zeichnen sich durch hohe Stabilität, Langlebigkeit und einen geringen Konsum an Druckluft aus. Verschiedene Befestigungsoptionen, ein großes Zubehör-Programm von Justierungsplättchen über Rohlinge für individuelle Backenformen bis hin zum direkt anbaubaren Näherungsschalter sind für den GN 864 erhältlich.

Schwenkspanner in Bewegung

Gleich zwei Bewegungen führen die Schwenkspanner der Reihen GN 875/GN 876 aus. Zunächst dreht sich der Spannarm um 90° aus seiner Ruheposition, um sich dann zum Werkstück im eigentlichen Spannhub linear abzusenken. Dank der Drehbewegung, links- oder rechtsschwenkend – bleibt das Werkstück von oben her zugänglich, was die direkte Entnahme oder Bestückung erlaubt. Für die situative Anpassung sorgen der frei wählbare Anbauwinkel sowie die verschiedenen Ausführungen der Spannarme – auch ein ganz individuell bestückbarer Adapterflansch gehört dazu. Lieferbar sind die Schwenkspanner in Blockbauweise mit T-Nutaufnahmen für Endlage-Sensoren oder in einer platzsparenden Ausführung mit Außengewinde, die sich höhenverstellbar über einen Adapter-Gewindeflansch befestigen lässt.

Powtech: Halle 4, Stand 209
