Indirekt beheizter Kontakttrockner spart Energie

| Redakteur: Sabine Mühlenkamp

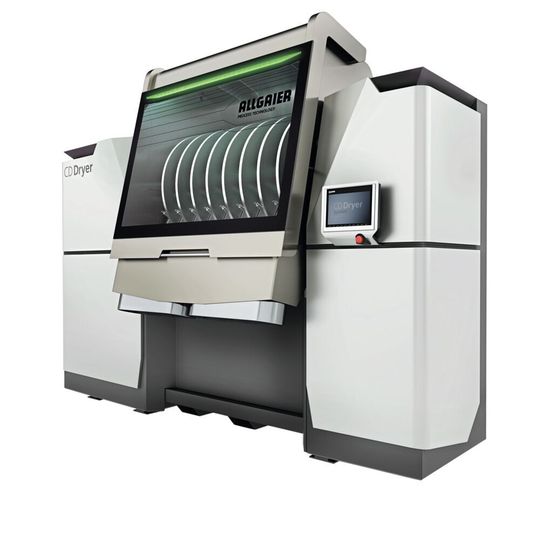

Der Platzbedarf des Scheiben­pakets im CD Dryer ist bis zu 60 Prozent geringer als der der Walzen eines vergleichbaren Walzentrockners mit derselben Wärmeübertragungsfläche.
Der Platzbedarf des Scheiben­pakets im CD Dryer ist bis zu 60 Prozent geringer als der der Walzen eines vergleichbaren Walzentrockners mit derselben Wärmeübertragungsfläche. (Bild: Allgaier)

In der Trocknungstechnik wird der Ruf nach energieeffizienten Geräten immer lauter. Gleichzeitig steigen der Kostendruck und der Anspruch an die Qualität der Endprodukte. Speziell für die Trocknung von in Flüssigkeiten gelösten oder suspendierten Feststoffen bietet Allgaier jetzt eine Lösung, welche die hohen Ansprüche der Industrie erfüllt: den CD Dryer.

Der CD Dryer zählt zur Kategorie der indirekt beheizten Kontakttrockner. Der Trocknungsprozess läuft dabei wie folgt ab: Die Flüssigkeit wird über eine Pumpe und so genannte Feed Pipes direkt auf doppelwandige, senkrecht als Paket angeordnete und rotierende Scheiben aufgetragen. Die Scheiben werden mihilfe von Sattdampf von innen erhitzt. Die direkte Wärmeübertragung auf das flüssige Produkt sorgt für eine sehr schnelle Verdampfung des Wassers und damit auch für eine ausgezeichnete Effizienz, da Wärmeverluste minimiert werden. Nach einer Scheibendrehung lösen an den Scheiben anliegende Schaber die getrockneten Feststoffe ab und leiten das erhaltene Trockengut über einen Produktaustrag zum nächsten Prozessschritt – je nach Ausgangsprodukt in Form von Granulat, Folien oder Flakes.

Feststoffanteile von konzentrierten Salzlösungen können beispielsweise auch als feinkörniges Pulver erhalten werden. Mithilfe nachgeschalteter Förderaggregate kann das Produkt weiter transportiert bzw. durch den Einsatz eines Silos oder eines anderen Behälters direkt aufgefangen werden. Das Funktionsprinzip des CD Dryers unterscheidet sich grundsätzlich von herkömmlichen Scheibentrocknern, bei denen die Scheiben in das Feuchtgut eingetaucht werden. Sie dienen meist lediglich zur Reduzierung des Wassergehalts von flüssigen, pastösen oder unförmigen Produkten, um beispielsweise Transportkosten zu sparen. Der CD Dryer bietet deutlich vielfältigere Einsatzmöglichkeiten und eröffnet damit große Potenziale in einem breit gefächerten Anwendungsspektrum.

So optimiert eine neue, leistungsstarke Trocknungstechnik ihren Prozess

Leistungsstarke Trocknung

So optimiert eine neue, leistungsstarke Trocknungstechnik ihren Prozess

19.02.13 - Wollen Sie bei niedrigen Temperaturen trocknen? Dann sollten Sie sich die Kondensationstrocknung genauer ansehen – eine clevere und zugleich energiesparende Trocknungsmethode, bei der die Trocknungsluft im Kreislauf geführt wird. lesen

Der neue CD Dryer stellt eine interessante Alternative zu herkömmlichen Walzentrocknern dar, die in der Regel für die Trocknung von in Flüssigkeiten gelösten oder suspendierten Feststoffen zum Einsatz kommen. Der Platzbedarf des Scheibenpakets im CD Dryer ist bis zu 60 Prozent geringer als der der Walzen eines vergleichbaren Walzentrockners mit derselben Wärmeübertragungsfläche. Die kompakte Bauform bringt einen weiteren Vorteil mit sich: Bei Bedarf kann der Trockner als eine Einheit einfach und schnell an einen anderen Standort versetzt werden. Die für den Transport erforderlichen Staplerschuhe befinden sich unterhalb des Prozessraums. Darüber hinaus ist der für den Betrieb notwendige Schaltschrank im Maschinengestell integriert. So bietet der CD Dryer das höchstmögliche Maß an Flexibilität in der Produktion.

Scheibenpaket als technisches Herzstück

Das Herzstück des CD Dryers ist das Scheibenpaket. Die hohlen Scheiben werden durch Sattdampf mit bis zu 5 bar Druck von innen beheizt. Dies ermöglicht eine effiziente Kontakttrocknung der flüssigen Produkte. Je nach Anwendung bzw. Produktcharakteristik können der Scheibenwerkstoff und die Beschichtung der Scheiben auf z.B. stark korrosive oder auch abrasive Produkte angepasst werden. Durchmesser und Anzahl der Scheiben richten sich nach dem gewünschten Durchsatz. Dabei stehen zwei Optionen zur Auswahl: Scheiben mit einem Durchmesser von 900 mm oder 1300 mm. Beide Scheibendurchmesser sind jeweils in drei Gehäusegrößen verfügbar: für bis zu vier, acht oder zwölf Scheiben (900 mm Durchmesser) und für bis zu acht, zwölf oder sechzehn Scheiben (1300 mm Durchmesser). Sind höhere Durchsätze gefordert, können dem CD Dryer dank dieser Plattformbauweise unkompliziert weitere Scheiben hinzugefügt werden – bis zur maximal möglichen Scheibenanzahl des jeweiligen Typs.

Die robusten Schaber zum Gewinnen des Trockengutes von den beheizten Scheiben, die in unterschiedlichen Materialausführungen verfügbar sind, richten sich automatisch für eine optimale Anstellung an den Scheibenseiten aus.

Ob der Produktionsprozess wie gewünscht läuft, ist beim CD Dryer auf einen Blick erkennbar: Die nach oben schwenkbare Haube aus Verbund-Sicherheitsglas ermöglicht an der Frontseite eine einfache Prozessüberwachung während des Anlagenbetriebs. In geöffneter Position erlaubt sie zudem den bequemen Zugang zum Prozessraum für Reinigungsarbeiten sowie zur Überprüfung oder Justierung der Messer. Auch die beiden Technikräume – links der dampfseitige Technikraum, rechts der kondensatseitige – verfügen über Schaugläser sowie eine integrierte Arbeitsbeleuchtung zur optischen Kontrolle. Getrennt schwenkbare Türen ermöglicht im Fall von Wartungsarbeiten eine gute Zugänglichkeit zu den Technikräumen. Die aktuellen Maschinen- bzw. Prozessdaten können über ein Touchpanel intuitiv abgerufen oder verändert werden.

Energieeffiziente Trocknung

Allgaier setzt mit dem CD Dryer bewusst auf die Technologie der Scheibentrocknung. Sie bietet gegenüber einer Trocknung auf Walzentrocknern entscheidende Vorteile: Der Platzbedarf des zentralen Scheibenpaketes ist deutlich geringer als der eines Walzentrockners. Das zeigt folgendes Beispiel: Bei einer Wärmeübertragungsfläche von 24 m2 hat ein herkömmlicher Walzentrockner einen Platzbedarf von 7,7 m2. Ein CD Dryer benötigt lediglich 3,0 m2.

Ergänzendes zum Thema

Aufbruch ins digitale Zeitalter

Darüber hinaus gestaltet sich der Abschabevorgang der getrockneten Produkte in einem Walzentrockner vergleichsweise kompliziert. Die Messer müssen auf einer Länge von mehreren Metern sehr exakt justiert werden. Montage und Instandhaltung sind entsprechend zeit- und kostenintensiv. Beim CD Dryer arbeiten mehrere Scheiben parallel. Jede Scheibe verfügt über eigene, kurze Schaber, die sich selbsttätig justieren sowie einfach zu montieren und zu warten sind.

Eine Tonne Klärschlamm für maximal 8 Euro trocknen

Klärschlamm-Trocknung

Eine Tonne Klärschlamm für maximal 8 Euro trocknen

02.03.15 - Mit „Ökodry“ steht stellt Fliegl ein Verfahren zur Trocknung von entwässertem Klärschlamm zur Verfügung. Der Schubkeilbodentrockner bietet eine technisch wie preislich interessante Alternative zu Band-, Solar- oder Scheibentrocknern. lesen

Und auch in Sachen Energieeffizienz kann der CD Dryer punkten. Die dünnwandigen, robusten Scheiben des CD Dryers gewährleisten ideale Wärmeleiteigenschaften und somit eine hohe spezifische Verdampfungsleistung je Quadratmeter beheizter Trockneroberfläche bei gleichzeitig kurzer Aufheizphase der Anlage. Im Vergleich zu konvektiven Trocknungsverfahren im Luftbetrieb oder mit Kreisgasführung benötigt der CD Dryer als reiner Kontakttrockner keine Luftzufuhr für den Wärmeeintrag, da dem feuchten Produkt die Wärme im direkten Kontakt über die beheizten Oberflächen zugeführt wird. Das unmittelbare Zusammentreffen von Trockner und Flüssigkeiten senkt den Energieverbrauch im Trocknungsprozess deutlich. Zudem fallen beim CD Dryer während des Trocknungsprozesses nur geringe – meist staubfreie – Abluftströme an. Die entstehenden Brüden geringer Menge werden mit hoher Wasserdampfbeladung abgeführt. Dadurch entstehen vergleichsweise geringe Wärmeverluste mit der Trocknerabluft. Die im Vergleich zu konvektiven Trocknungssystemen deutlich reduzierte Abluftmenge wirkt sich zudem positiv auf die Anschaffungs- und Betriebskosten aus: So kann das nachgeschaltete Equipment – wie Zyklon, Filter, Wäscher und Abluftventilator – kleiner ausgelegt und damit kostengünstiger realisiert werden.
