Ultraschallsensor Hygienesicher dank cleverem Gehäuse und trickreicher Verschraubung

| Autor/ Redakteur: Manja Wühr / Wolfgang Ernhofer

Die Hygienic-Design-Anforderungen an Anlagen oder Maschinen in der Lebensmittel- und Getränkeindustrie setzen sich immer mehr durch. So werden auch für Komponenten wie Sensoren und Kabelverschraubungen die Einhaltung der EHEDG-Hygienerichtlinien unablässig. Ein hygiene-gerechtes Komponenten-Team bildet da der neue Ultraschallsensor PMS von Microsonic mit der Kabelverschraubung Skintop Hygienic von Lapp für die stabile Montage.

Firmen zum Thema

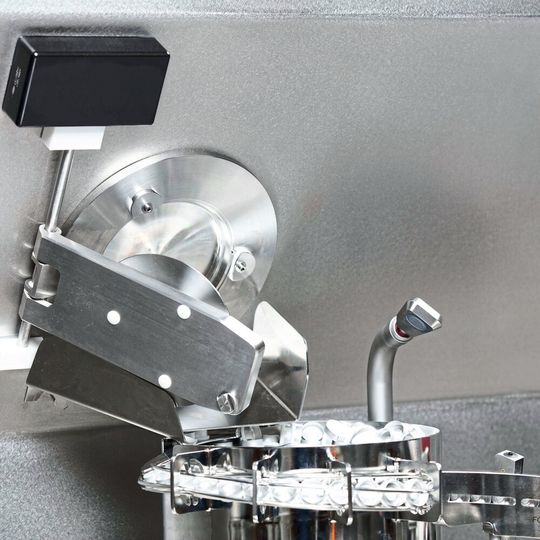

Der PMS Ultraschallsensor reguliert den Volumenstrom von Verschlusskappen.
Der PMS Ultraschallsensor reguliert den Volumenstrom von Verschlusskappen.
(Bild: Microsonic)

Ultraschallsensoren sind prädestiniert für Anwesenheitskontrolle und Füllstandsmessung selbst unter extremen Umgebungsbedingungen. Die Sensoren von Microsonic kommen in unterschiedlichen Anwendungsdisziplinen zum Einsatz. Ein Beispiel ist die Getränkemittelindustrie, wo die Sensoren entlang der Produktionskette von der Ernte bis zur Verpackung von Getränken in zahlreichen Arbeitsvorgängen eingesetzt werden, z.B. zur Füllstandkontrolle von Früchten in der Saftpresse, Füllstandsmessung von Saft in Behältern oder auch Stauüberwachung von Flaschen im Abfüllprozess.

Mit den hohen hygienischen Anforderungen der Lebensmittelindustrie an die eingesetzten Maschinen und ihre technischen Komponenten, sind die weit verbreiteten Standardsensoren nur bedingt für diesen Einsatz im produktberührenden Bereich geeignet. Diese Lücke schließen nun die neuen PMS Ultraschallsensoren von Microsonic, die nach den EHEDG-Richtlinien und aus FDA-geprüften Materialen konstruiert sind.

Bildergalerie

Ungewöhnliches Sensordesign

Die ungewöhnliche Form des Edelstahlgehäuses aus 1.4404 sticht sofort ins Auge. Die Microsonic-Ingenieure haben eine Geometrie gewählt, bei der der PMS in jeder erdenklichen Einbaulage keine seiner Fläche horizontal ausgerichtet hat. So ist sichergestellt, dass die Reinigungs- und Desinfektionsflüssigkeiten immer abfließen können. Selbst bei einer Füllstandsmessung in ein Gefäß, bei dem der Sensor senkrecht nach unten misst, weist die Gehäuserückseite eine Schräge von ≥3 ° auf, sodass auch in dieser Einbaulage etwaige Reinigungsflüssigkeiten sicher abfließen können.

Zudem weist das glatte Sensorgehäuse keine Fugen oder Kanten auf, in die sich Lebensmittelrückstände oder Bakterien festsetzen könnten; der Edelstahl hat eine Rautiefe von Ra <0,8 µm. Neben dem Sensordesign ist das richtige Material ausschlaggebend. Der Ultraschallwandler selber ist durch eine PTFE-Folie geschützt und weist so chemisch-aggressive Reinigungs- und Desinfektionsmittel ab. Der PMS hat eine hohe Beständigkeit und ist Ecolab-zertifiziert. Mit vier verschiedenen Tastweiten decken die neuen PMS Ultraschallsensoren einen breiten Messbereich von 20 mm bis 1,3 m ab. Die Sensoren sind mit einem Push-Pull-Schaltausgang und IO-Link in der Version 1.1 oder mit Analogausgang 0-10 V bzw. 4-2 mA verfügbar.

Volumenstromregulierung von Verschlusskappen

In der Zuführung von Verschlusskappen oder Eindrückverschlüssen in einer Dosierstation für flüssige oder pulverartige Produkte misst der analoge Edelstahlsensor PMS kontinuierlich den Volumenstrom der Kappen bzw. Verschlüsse und übergibt diese Werte an die Steuerung. Misst der Hygiene-Sensor eine zu niedrige Füllmenge an Kappen auf dem Rütteltisch, wird die Zuführung und damit die Anzahl an Kappen erhöht. Misst der PMS im umgekehrten Fall eine zu hohe Anzahl an Verschlüssen, reduziert die Steuerung den Volumenstrom für einen gleichmäßigen Verpackungsprozess.

Anhand der gewünschten Messentfernung wird der PMS Ultraschallsensor ausgewählt. Dazu stehen vier Tastweiten zur Auswahl. Die PMS Sensoren sind wahlweise mit einem Push-Pull-Schaltausgang und IO-Link in der Version 1.1 oder mit Analogausgang 0-10 V bzw. 4-20 mA verfügbar. Für die kontinuierliche Volumenstromregulierung wird der PMS-25/CU/A1 mit Spannungsausgang eingesetzt.

Hygienegerechtes Komponenten-Team

Anders als bei Standardsensoren ist bei einem hygienegerechten Sensordesign die Montage des Sensors an Verpackungs- oder Verarbeitungsmaschinen ebenso elementarer Bestandteil der Richtlinien des European Hygienic Engineering and Design Group (EHEDG). Auf der Suche nach einer hygienegerechten und einfachen Sensormontage ist man bei der Firma Lapp fündig geworden. Man habe zur Sensormontage einige Kabelverschraubungen ausprobiert, erinnert sich Melanie Harke, Leiterin Marketing bei Microsonic, „aber erst die Skintop Hygienic von Lapp hat unsere Anforderungen erfüllt“. Neuralgischer Punkt der Kombination aus Sensor und Verschraubung: die Verdrehfestigkeit. Denn der Sensor muss nach seiner einfachen Montage fest fixiert sein und darf sich bei Wartungsarbeiten oder automatischen Reinigungsvorgängen in seiner Befestigung sprich der Kabelverschraubung nicht verdrehen.

Wissen ist Wettbewerbsvorteil Ob Branchennews, innovative Produkte, Bildergalerien oder auch exklusive Videointerviews. Sichern auch Sie sich diesen Informationsvorsprung und abonnieren Sie unseren redaktionellen Branchen-Newsletter „Food & Beverage kompakt“.

Dass die Skintop-Kabelverschraubung das Verdrehen so gut verhindert, liegt an der speziellen Konstruktion, der Geometrie der Einzelteile und deren Materialwahl. Herkömmliche Kabelverschraubungen enthalten zwar ebenfalls eine Elastomer-Dichtung, bei Lapp wird aber bereits in der Entwicklungsphase darauf geachtet alle zu installierenden Materialien für Kabel, Leitungen, Rohre bestmöglich zu fixieren und abzudichten. Bei der Wahl des Elastomers ist allerdings Know-how in Bezug auf geeignete Designs, Shore-Härten, Materialverdrängung und die resultierend erreichbare Haltekraft gefragt. Dies alles sind Punkte, die sich positiv auf den Verdrehschutz auswirken können. Wenn sich das Elastomer um das Kabel beziehungsweise im Fall von Microsonic um den Sensorschaft von 12 mm legt, verhindert es das Herausziehen und Verdrehen.

Trickreicher Schutz gegen Verdrehen

Bei Skintop Hygienic ist die Elastomer-Dichtung zum Kabel länger, beim Zudrehen der Mutter wird zusätzlich Volumen entlang der Innenseite der Hutmutter verdrängt. Die Haltkraft ist höher, verhindert das Verdrehen und schließt mögliche Toträume zwischen Edelstahlrohr, oder Kabel zuverlässig. Damit dies funktioniert, haben sich die Lapp-Ingenieure eine trickreiche Konstruktion einfallen lassen. Unter der Hutmutter verbirgt sich Skintop typisch ein Kunststoffkorb mit biegsamen Lamellen. Die Hutmutter ist innen bis zum optimalen Wirkungsgrad abgeschrägt und drückt beim Zuschrauben diese Lamellen nach unten und innen, wo sie auf den Dichtring drücken. Das sorgt für eine gelenkte Materialverdrängung, hohe Haltekräfte und verhindert das Herausziehen des Kabels bzw. Sensors. Damit sich der glatte Kunststoff des Lamellenkorbs nicht im Edelstahlgehäuse verdreht, gibt es im Edelstahlsockel kleine Vertiefungen, in die entsprechende Zapfen des Lamellenkorbs greifen. So verdrehen sich weder Korb noch Kabel oder Sensor.

Wasserdicht bis 100 Meter

Die Dichtungen der Kabelverschraubung sollen nicht nur das Verdrehen verhindern, sondern das geschützte Abführen der elektrischen Anschlussleitung aus der Applikation sowie auch das Eindringen von Flüssigkeiten. Skintop Hygienic ist nach IP69 dicht gegen Wasser und Partikel. Das wird im Labor durch Besprühen unter Hochdruck getestet. Skintop Hygienic besteht auch die Anforderungen nach IP68, wobei Kabel und Verschraubung in Wasser untergetaucht und unter 10 bar Druck gesetzt werden, was einer Wassertiefe von 100 Metern entspricht. Neben der Dichtung im Inneren besitzt die Skintop Hygienic hierfür zwei weitere Dichtungen. Dort wo die Kabelverschraubung am Gehäuse aufliegt und unter der Hutmutter. Die Dichtung zum Gehäuse ist nach den Prinzipien des Hygienic Design als Flachdichtung ausgeführt, nicht wie üblich als O-Ring, der auf, oder in einer Phase des Gehäuses sitzt. Denn in dieser Vertiefung könnten sich Lebensmittelreste festsetzen, die sich auch mit dem Hochdruckreiniger nicht wieder entfernen lassen.

galleryid=7162

Auch sonst bietet die Kabelverschraubung keine Angriffspunkte für Schmutz und Keime. Die Gleitdichtung unter der Hutmutter verschließt zuverlässig potentielle Toträume. Seitens des Designs sind statt eines Sechskants am Stutzen und Hutmutter nur jeweils zwei abgeflachte Seiten, an denen der Schlüssel ansetzt wird. Der Sensor kann so sehr einfach fixiert werden.

Bisher hätten die Anwender in der Lebensmittel- und Getränkeindustrie herkömmliche Kabelverschraubungen verwendet und Ausfallzeiten zur Instandsetzung oder erhöhten Reinigungsaufwand mangels des Designs in Kauf genommen. „Das Bewusstsein für Hygienic Design sowie der normative Rahmen dafür musste erst wachsen“, so Erik Büchner. Der Lapp-Produktmanager beobachtet aber neuerdings bei potenziellen Kunden ein steigendes Interesse an der Skintop Hygienic, etwa der Skintop Hygienic SC. Sie enthält eine Feder aus Kupfer-Beryllium als Barriere gegen elektromagnetische Felder.
