Auswahl von Rücklaufsperren

Das passende Drehmoment an der richtigen Stelle

| Autor/ Redakteur: Julius Seefisch / Sabine Mühlenkamp

Werden Freiläufe als Rücklaufsperren eingesetzt, stehen sie ganz im Dienste der Betriebs- und Arbeitssicherheit. In den Antriebssystemen von Förderbandanlagen verhindern sie die Rückwärtsbewegung der Bänder bei Wartungsarbeiten, in Notstopp-Situationen oder bei Stromausfällen.

Firma zum Thema

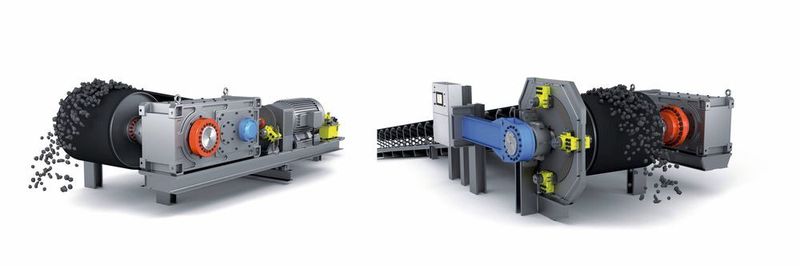

Links im Bild eine schnelllaufende Rücklaufsperre (blau) mit Abhebefunktion, montiert auf der ersten Getriebewelle; rechts hingegen eine langsam laufende Rücklaufsperre an der Ausgangswelle des Antriebsgetriebes.
Links im Bild eine schnelllaufende Rücklaufsperre (blau) mit Abhebefunktion, montiert auf der ersten Getriebewelle; rechts hingegen eine langsam laufende Rücklaufsperre an der Ausgangswelle des Antriebsgetriebes.
(Bild: Ringspann)

Antriebssysteme von Förderbandanlagen oder Becherkettenförderern transportieren Schüttgüter schnell und sicher aufwärts. Verständlicherweise eint alle Anlagenbetreiber hierbei der Wunsch nach einem problemlosen 24/7-Dauerbetrieb. Rücklaufsperren (oder Bremsen) verhindern im Wartungsfall die Umkehrbewegung der Förderbänder, falls der Strom ausfällt oder der Motor abgeschaltet wird. Der Einbauort der Rücklaufsperren (RLS) richtet sich nach der Konstruktion einer Förderanlage. In kleinen und mittelgroßen Anlagen ist es üblich, sie direkt an den Motoren oder in den Getrieben zu platzieren. In großen Förderbandanlagen werden große RLS oft auf die Förderwelle zwischen Stehlager und Ausgangswelle des Getriebes montiert.

Bildergalerie

Bildergalerie mit 10 Bildern

Der normale Betriebsmodus einer Rücklaufsperre ist der Freilaufbetrieb. Eine Drehmomentübertragung tritt erst ein, wenn die Bandgeschwindigkeit von der nominalen Drehzahl auf Null zurückfällt. Daher sollten RLS im Normalbetrieb verschleißfrei laufen. Aus diesem Grund nutzen verschleißfrei laufende RLS spezielle Klemmstücke mit Abhebefunktion. Die Klemmstückabhebung basiert auf der Wirkung der Fliehkraft. Rücklaufsperren dieser Machart bezeichnet man als schnelllaufend. Sie werden auf der ersten oder mittleren Getriebewelle oder auf der Motorwelle installiert. An der Ausgangswelle eines Antriebsgetriebes hingegen reicht die Nenndrehzahl nicht aus, um die Abhebefunktion zu aktivieren. Hier montierte RLS nutzen daher hydrodynamische Ölfilme zur Verlängerung der Lebensdauer. Man bezeichnet sie als langsam laufende Rücklaufsperren.

Event-Tipp der Redaktion Das 12. Schüttgut-Forum findet auch 2018 wieder im Rahmen der Förderprozess-Foren statt. Weitere Informationen zur Veranstaltung finden Sie auf unserer Eventseite. Programm, Erfahrungsaustausch und Rahmen des Forums sind top, wie uns Teilnehmer dieser Nutzwertveranstaltung bestätigen. Unsere Bildergalerien zum letztjährigen Event zeigen Impressionen der Veranstaltung sowie die Referenten des Schüttgut-Forums.

Moderne Förderbandanlagen arbeiten oft mit mehreren Antrieben, die sich in Phasen geringeren Energiebedarfs einzeln abschalten lassen und sich – beim Ausfall eines Antriebs – gegenseitig absichern. Die Auswahl der RLS erfolgt hier anhand der verschiedenen Montagepositionen, an denen aber jeweils unterschiedliche Drehmomentanforderungen auftreten. Von wesentlicher Bedeutung bei großen Förderanlagen mit mehreren Antrieben und Rücklaufsperren ist daher ein perfekt abgestimmtes Lastverteilungssystem. Die korrekte Auswahl der RLS ist in diesem Fall eine komplexe Aufgabe.

Das dynamische Verhalten der RLS – insbesondere in Förderbändern mit Steigung – ist ein entscheidender Faktor für deren Auswahl. Dabei lässt sich anhand zahlreicher Analysen zeigen, dass die Montageposition einer RLS großen Einfluss hat, auf das geforderte Drehmoment – und auf die Gesamtbetriebskosten: Während sich die Drehmoment­anforderung linear zu den Getriebeübersetzungen verhält, entwickeln sich die Kosten für die RLS weitgehend nicht linear. Dabei variiert der prozentuale Kostenaufwand je nach Montageposition erheblich. Die schnelllaufende Ausführung ist also wirtschaftlicher; zudem sichert die Klemmstückabhebung ihren verschleißfreien Betrieb und eine lange Lebensdauer.

Anlage mit Einzelantrieb

Betrachten wir zunächst den Fall der Standardauswahl einer RLS für ein System mit einem Einzelantrieb: Hierzu muss wegen der nichtlinearen Torsionfedercharakteristik der Klemmelemente (in der RLS) im Moment der Drehmomentübertragung und wegen des dynamischen Verhaltens aller übrigen Elemente im Antriebsstrang ein Auswahlfaktor bestimmt werden. Je nach Anforderung empfehlen die RLS-Hersteller einen Faktor zwischen dem 2,6- und 3,5-fachen des maximalen Drehmoments einer RLS. Dieser Wert ist konservativ angesetzt und von einigen Variablen abhängig, die großen Einfluss haben auf das dynamische Verhalten des Komplettsystems – etwa der Bandneigung und des Wirkungsgrads des Antriebs. Moderne Analyseprogramme wie DRESP für Torsionsschwingungen – entwickelt von der deutschen Forschungsvereinigung Antriebstechnik (FVA) – erlauben es inzwischen, den Prozess eines kompletten Antriebssystems zu simulieren. Damit ist es auch möglich, Kräfte, Drehmomentkennlinien und spezifische Auswirkungen auf die Berechnungsmodelle anzuwenden.

Für die Berechnung des Drehmoments einer schnellaufenden RLS mit Klemmstückabhebung auf der ersten Zwischenwelle des Getriebes ist die Abhebefunktion zwar nicht relevant, allerdings beeinflusst die nichtlineare Verdrehsteifigkeit die Gesamtdynamik der Antriebsgruppe. Dieser Aspekt fließt mit ein in die Berechnung – ebenso wie alle anderen vorhandenen Trägheiten und Steifigkeiten.

Im Fallbeispiel wirkt an der Fördertrommel ein Lastmoment ML von 650 000 Nm. Im Ausgangszustand dreht die Trommel mit einer Nenngeschwindigkeit von 26 U/min, alle anderen rotierenden Teile hingegen mit einer Geschwindigkeit entsprechend den Getriebeübersetzungen. Die Drehzahl der Fördertrommel fällt langsam von der Nenndrehzahl zurück auf Null Umdrehungen/Minute. Nach 19 Sekunden muss die RLS die Last halten. Dabei tritt in ihr ein Spitzendrehmoment von 91 000 Nm auf. Das System „pulsiert“ drei bis vier Mal, bevor es steht und die RLS das nominale Drehmoment des Lastmoments ML hält. Das Verhältnis zwischen Spitzen- und Nenndrehmoment liegt in diesem Beispiel bei 2,75. Das Spitzendrehmoment ist abhängig von den Steifigkeiten aller Komponenten.

Für die zweite Simulation ist eine langsam laufende RLS direkt auf der Fördertrommel (J6) montiert – bei gleichem Systemaufbau wie zuvor. Wieder stoppt das System nach 19 Sekunden; das Spitzendrehmoment liegt jetzt aber bei 1,8 Millionen Nm. Das Verhältnis zwischen Spitzen- und Nenndrehmoment beträgt in diesem Fall 2,6. Das heißt, dass das dynamische Verhalten ungefähr dem der Anordnung mit schnell laufender RLS entspricht; der Auswahlfaktor ist ebenfalls ähnlich. Ein Vorteil der langsam laufenden RLS ist jedoch, dass das Antriebsgetriebe nach dem Systemstopp nicht unter Spannung steht. Ihr Preis liegt – wie zuvor erwähnt – deutlich höher.
