Staubwächter Automatische Staub- und Filterüberwachung

Redakteur: Gabriele Ilg

Der Staubwächter Flow Switch 710 E von Mütec dient z.B. zur Detektion von Fehlfunktionen an Filtern, die durch Riss, Montagefehler o.ä. auftreten. Einsatzgebiete sind metallische Rohrleitungen und Kanäle, die auf Staub überwacht werden sollen.

Firmen zum Thema

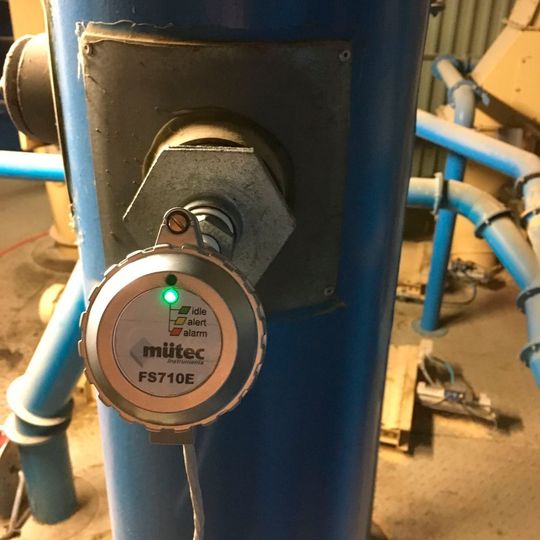

Automatische Staub- und Filterüberwachung mit dem Flow Switch 710E
Automatische Staub- und Filterüberwachung mit dem Flow Switch 710E
(Bild: Mütec)

Die Einsatzgebiete des Staubwächter Flow Switch 710 E von Mütec sind metallische Rohrleitungen und Kanäle, die auf Staub überwacht werden sollen. Das Messprinzip des Wächters beruht auf dem physikalischen Effekt der elektrischen Aufladung von Feststoffpartikeln (triboelektrisches Messprinzip).

Diese Aufladung der Partikel entsteht auf natürliche Weise, z.B. durch Reibung mit der Rohrwandung oder Bruch auf den Feststoff. Wenn die Partikel gegen den Sensorstab prallen oder an ihm vorbeifliegen, erfolgt ein Ladungstransfer auf den Stab und weiter an die Elektronik. Die Elektronik wandelt dies in ein Schaltsignal um. Dabei werden nur die bewegten Partikel erfasst. Anhaftende Feststoffe beeinträchtigen die Messung nicht.

Benutzerfreundlich ist hierbei die automatische Kalibrierung. Per Fernzugriff oder per Druckknopf direkt am System wird die automatische Kalibrierung im Gut-Zustand durchgeführt. Sowohl der Vor- als auch der Hauptalarm werden basierend auf diesem Wert vom System automatisch festgelegt und garantieren somit eine zuverlässige Detektion von Rissen bzw. Filterbrüchen. Die Zustandsanzeige wird durch LEDs am Gehäusekopf übermittelt.

Der Einbau erfolgt an metallischen Kanälen oder Rohrleitungen auf der Reinluftseite des Filters durch Aufschweißen einer Gewindemuffe und Einschrauben des Staubwächters.

Ein- und Auslaufstrecke sollten das Dreifache des Rohrdurchmessers betragen, die Sensorlänge 1/3 bis 2/3 des Rohrdurchmessers. Die maximal zulässige Prozesstemperatur beträgt 150 °C. Durch die kompakte Bauform ist eine einfache (auch nachträgliche) Installation möglich. Das Gerät wird im Aluminiumgehäuse geliefert und ist nach dem Einbau wartungsfrei, so heißt es in einer Pressemitteilung von Mütec. 
